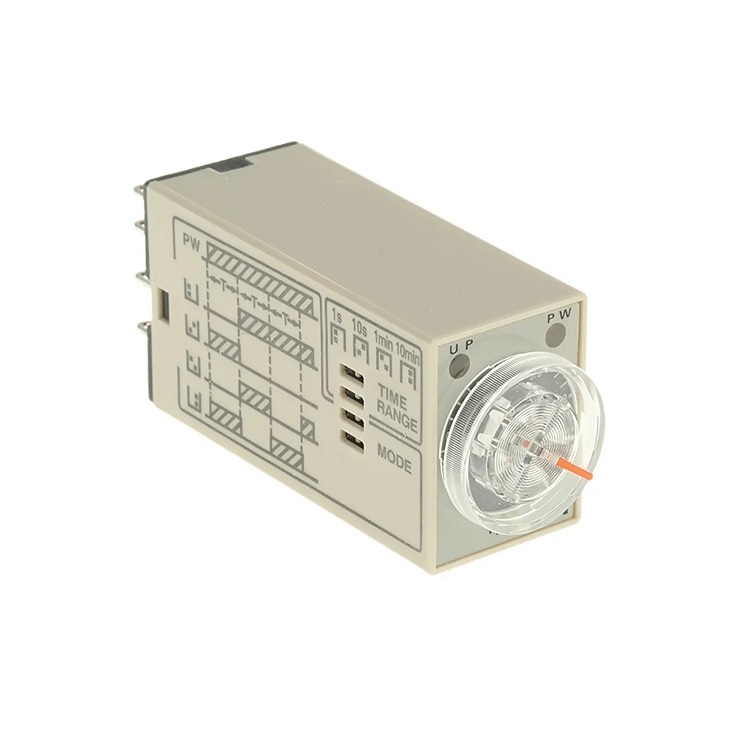

Zaman Rölesi Soketli 8 Pinli Çok Fonksiyonlu H3YN-2 AC24 OMI

Nominal güç kaynağı voltajı24 VAC 50/60 Hzİzin verilen voltaj değişken aralığıGüç kaynağı voltajının% 85 ila 110'uGüç tüketimiRöle AÇIK: Yaklaşık. 1,8 VA (24 VAC 60 Hz'de) / Röle KAPALI: Yaklaşık. 0,3 VA (24 VAC 60 Hz'de)Röle AÇIK: Yaklaşık. 1,4 W (24 VAC 60 Hz'de) / Röle KAPALI: Yaklaşık. 0,2 W (24 VAC 60 Hz'de)Sıfırlama gerilimi% 10 maks. nominal besleme gerilimiZaman aralıklarının sayısı4Zaman aralığı (n)0.1 ila 1 s1 ila 10 s0.1 ila 1 dak1 ila 10 dakOperasyon moduAÇIK gecikmesi, Aralık, Titreme KAPALI başlangıç, Titreme AÇIK başlangıçKontrol çıkışı (tip)Zaman sınırı: DPDTKontrol çıkışı (Kontakt çıkışı)250 VAC'de 5 A (dirençli yük (cosφ = 1))Minimum uygulanabilir yük: 5 VDC'de 1 mA (arıza seviyesi: P)ortam sıcaklık aralığıÇalıştırma: -10 ila 50 ℃ (buzlanma yapmaz)Depolama: -25 ila 65 ℃ (buzlanma yapmaz)Ortam nem aralığıÇalışma:% 35 ila 85Çalışma süresi doğruluğu±% 1 FS maks. (1 sn aralığında ±% 1 ± 10 ms)Ayar hatası±% 10 FS ± 50 ms maks.Zamanı sıfırla0,1 sn maks. (yarım sıfırlama dahil)Voltaj etkisi±% 2 FS maks.Sıcaklığın etkisi±% 2 FS maks.Yalıtım direnci100 MΩ min. (500 VDC'de)Dielektrik gücüAkım taşıyan terminaller ile açıkta kalan akımsız taşıyıcı metal parçalar arasında: 2000 VAC 50/60 Hz 1 dak (Terminal vidası bölümleri hariç değildir)Çalışma gücü devresi ve kontrol çıkışı arasında: 2.000 VAC 50/60 Hz 1 dakFarklı kutuplardaki kontaklar arasında : 2.000 VAC 50/60 Hz 1 dakSürekli olmayan kontaklar arasında: 1.000 VAC 50/60 Hz 1 dakDarbe dayanım gerilimiGüç terminalleri arasında: 1 kVAkım taşıyan terminaller ile açıkta kalan akım taşıyan metal parçalar arasında: 1.5 kVGürültü bağışıklıkGürültü simülatörü ile ± 1,5 kV kare dalga gürültü (darbe genişliği: 100 ns / 1 µs, 1-ns artış)Statik bağışıklıkArıza: 4 kV, İmha: 8 kVTitreşim direnciİmha: 10 ila 55 Hz, her biri 3 saatte 1 saat boyunca her biri 0,75 mm tek genlik.Arıza: 10 ila 55 Hz, her biri 3 yönde 0,5 mm tek genlik, 10 dakika boyuncaŞok direnciİmha: 1.000 m / s ** 2, 6 yönde her biri 3 defaArıza: 100 m / s ** 2, 6 yönde her biri 3 defaYaşam beklentisi (röle çıkışı)Elektrik: 500.000 işlem min. (250 VAC'de 5 A, 1.800 işlem / saatte dirençli yük, Oda sıcaklığı)Mekanik: 10 milyon işlem min. (1.800 işlem / saatte yüksüz)Koruma derecesiIP40Bağlantı yöntemi8-pin yuvarlak soketKasa rengiBejAğırlıkYaklaşık. 50 gram
